ZO WERKT TRUZZ
HOE BEPAAL JE DE LENGTE VAN EEN TRUZZ
Framedelen

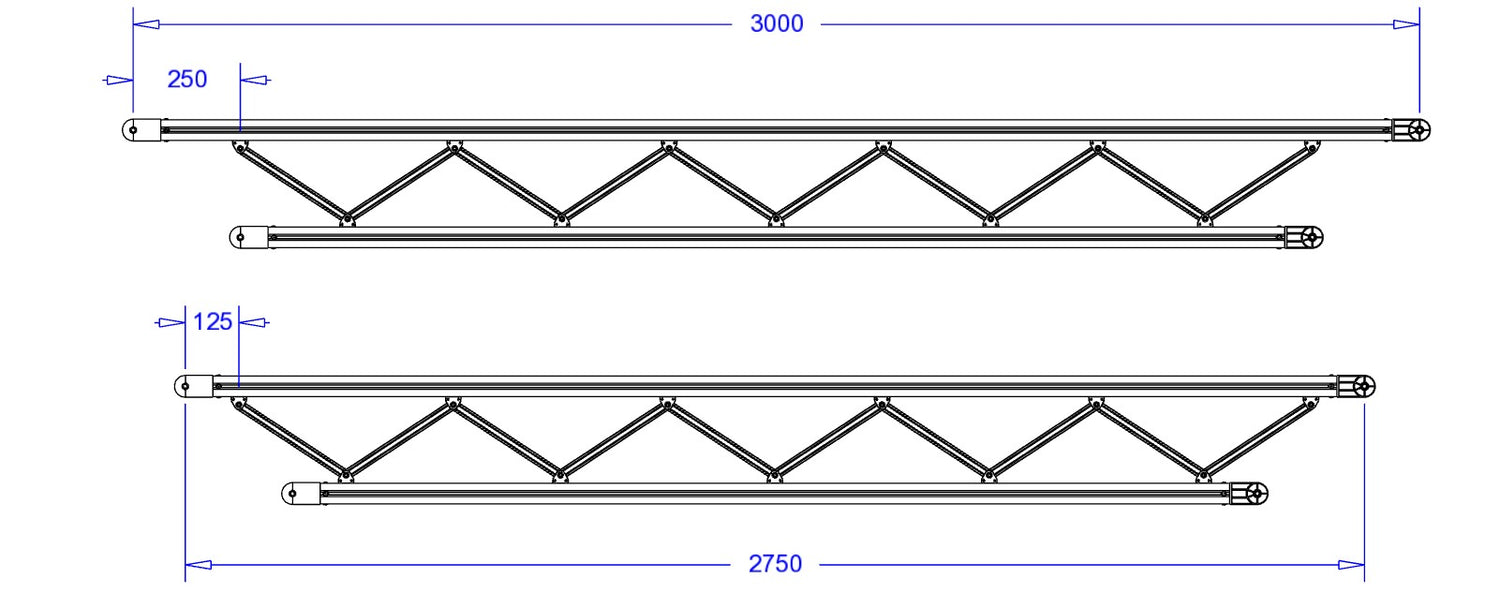

De lengte van een framedeel (ladder liggend, driehoek en vierkant) wordt gemeten vanaf hart koppeling tot hart koppeling. De langste maat van een framedeel is altijd de lengtemaat. De standaard lengtematen beginnen bij 1 meter en lopen op per 25 cm.
Het langste framedeel uit één stuk bedraagt 3 meter.
Framedeel LADDER staand
Qua naam lijkt dit vreemd, want alle framedelen hebben toch ongelijke uiteinden? Bij de Ladder staand is dat anders. Hier heeft het framedeel gelijke hoofdbuizen. Een volgend deel kan via de koppelingen worden verbonden en van -60 tot +60 graden draaien. Zo maak je eenvoudig een driehoekig, vierkant of rechthoekig frame. En daarom klopt de naam framedeel.
Het langste framedeel uit één stuk bedraagt 3 meter.
Lengtedelen

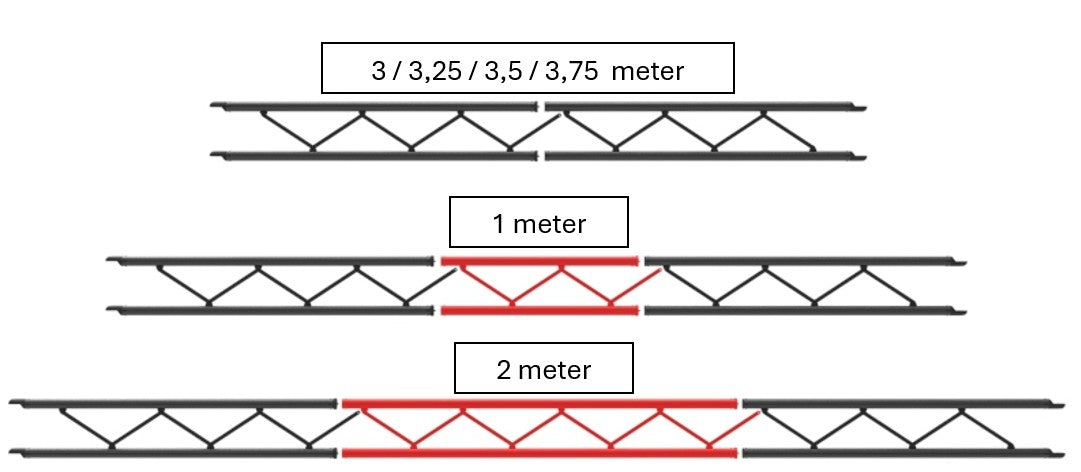

Truzz lengtedelen zijn rechte Truzz-secties die worden gebruikt om lange, doorlopende constructies te maken. De lengtedelen zijn onderling koppelbaar door middel van een M8 draaikoppeling.
De draaikoppeling is beschikbaar voor Laddertruzz en 4-Punt Truzz.
Driehoek elementen hebben een schroef koppel systeem.
Het langste lengtedeel uit één stuk bedraagt 3 meter.
WAT BETEKEND DE HOEKAANDUIDING IN DE OMSCHRIJVING
Constructiehoek = 2 × hoek van het framedeel.
De vermelde hoek in de productnaam is de hoek van het afzonderlijke framedeel. Wanneer twee identieke framedelen tegen elkaar worden gemonteerd, ontstaat de uiteindelijke constructiehoek.
Voorbeeld:
Framedeel driehoek 45° L 200 + Framedeel driehoek 45° L 200 = 90° hoek
Framedeel driehoek 30° L 200 + Framedeel driehoek 30° L 200 = 60° hoek
Framedeel driehoek 22,5° L 200 + Framedeel driehoek 22,5° L 200 = 45° hoek
Formule: Constructiehoek = 2 × hoek van het framedeel.
